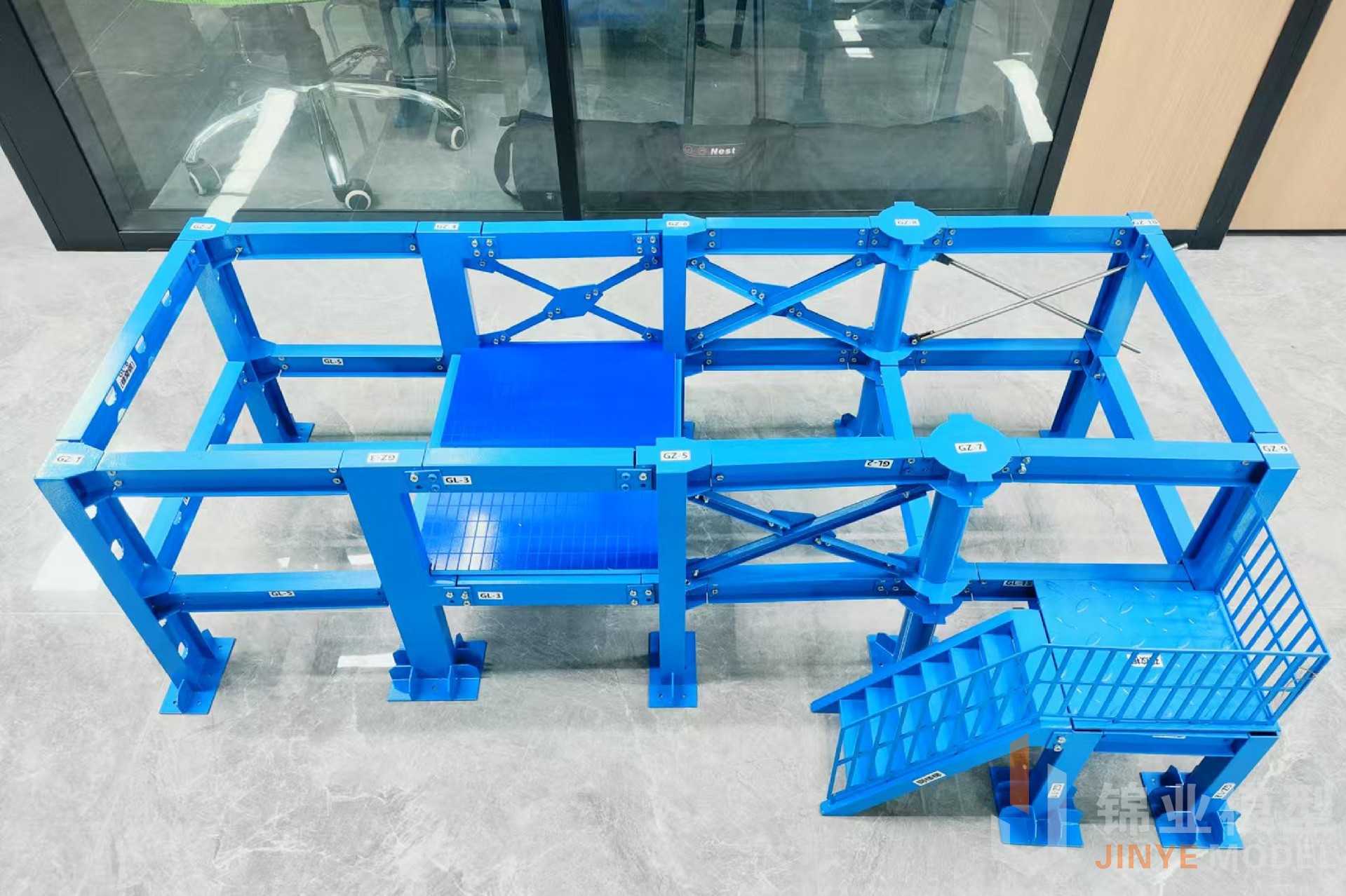

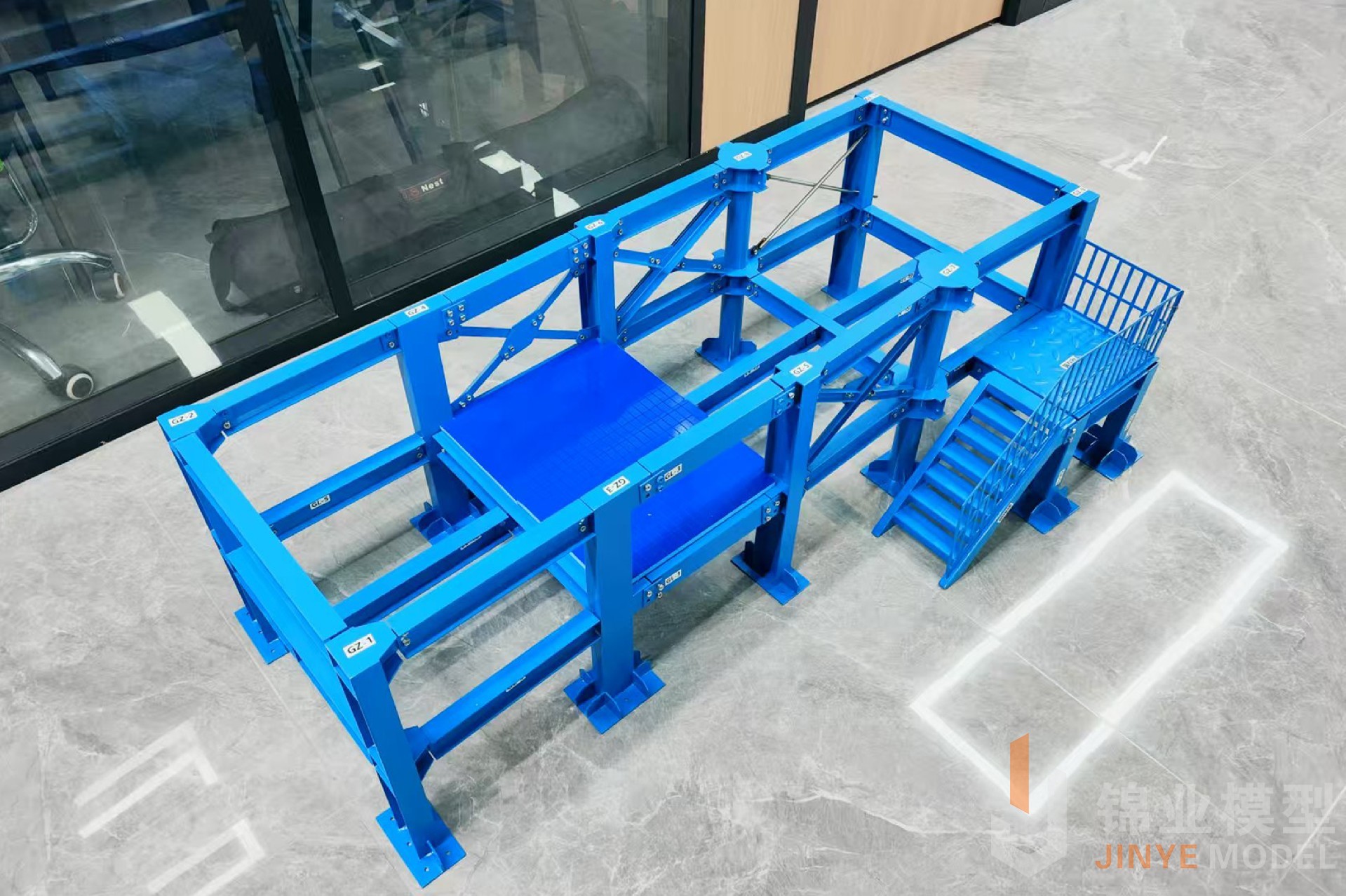

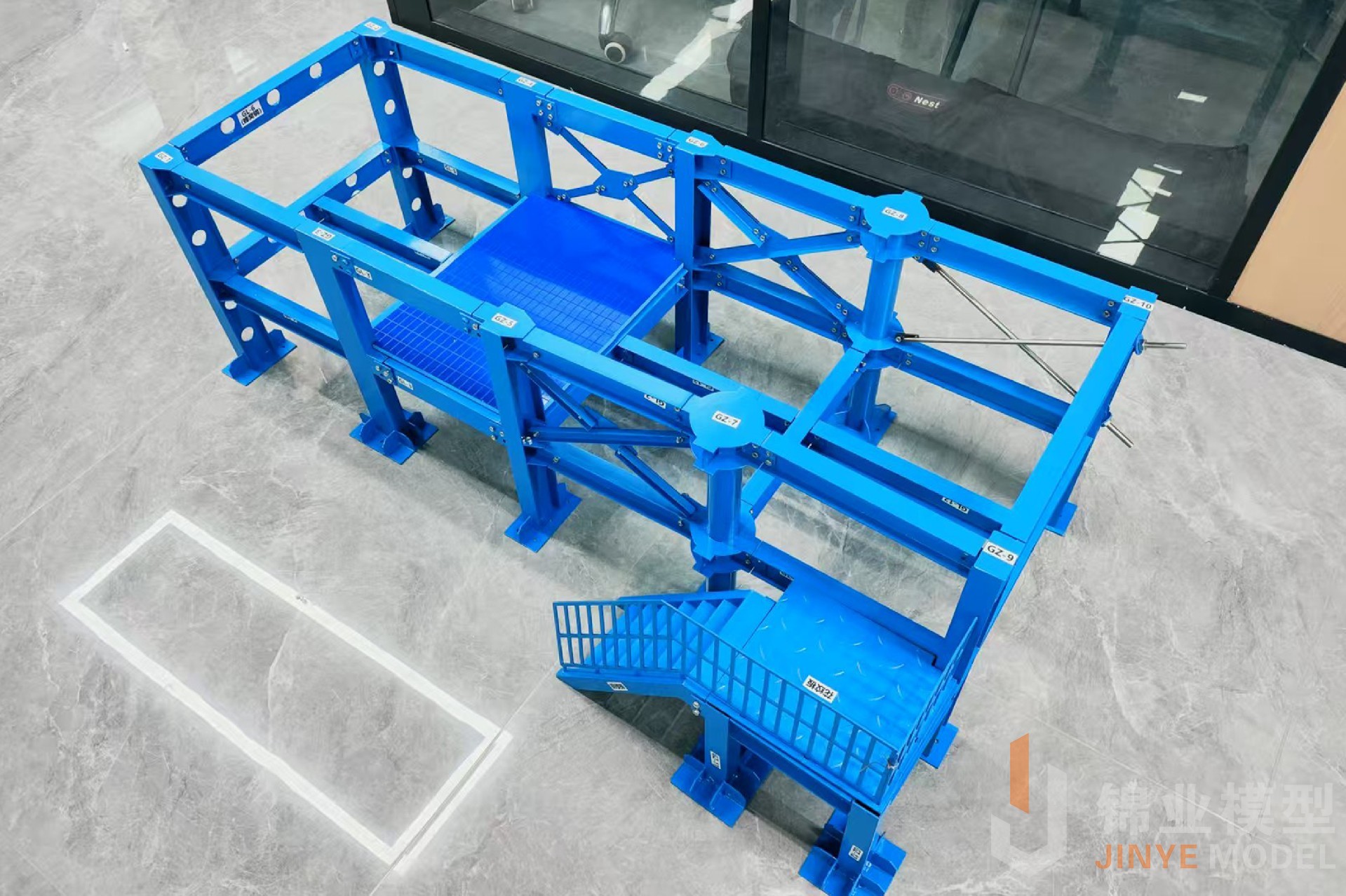

裝配式PC構件生產吊裝模型詳情

模型制作尺寸：1.2mX0.4m
模型制作比例：1/12
模型制作時間：2024年12月
模型主要表現內容：

1、體現典型的節點形式如下：柱腳形式：H 型鉸接、H 型剛接、箱型剛接、圓形剛接、外包式柱腳；梁柱節點：梁柱剛接、梁柱鉸接；梁梁節點：梁梁剛接、梁梁鉸接；樓板形式：鋼承板、鋼桁架板、疊合板；其他構件：樓梯、柱間支撐、平臺護欄；

2、結構材料類型包括：H 型鋼、方鋼、圓鋼、蜂窩梁（或柱）、角鋼、槽鋼、螺紋鋼、圓鋼等材料；型鋼材料強度：Q235；鋼筋材料等級：HRB400；（1）H型鋼柱4 個，（2）箱型鋼柱2 個，（3）圓形鋼柱2個，（4）蜂窩型鋼柱2 個，（5）樓梯鋼柱2 個（6）H 型鋼梁17 個，（7）蜂窩型鋼梁2 個，（8）箱型梁4 根（9）H 型鋼梁樓梯梁4 個，（10）花紋鋼板、角鋼、槽鋼、圓鋼、螺栓及配件：（配套數量）。

3、柱腳節點：H 型鉸接、H 型剛接、箱型剛接、圓形剛接、蜂窩柱剛接；（1）H 型鉸接：（2）H 型剛接：（3）箱型剛接：（4）圓形剛接：（5）外包式柱腳：

4、梁柱節點類型包括：梁柱剛接、梁柱鉸接；

5、梁梁節點類型包括：梁梁剛接、梁梁鉸接；

6、結構構件類型包括：疊合板、鋼承板、鋼桁架板；（7）其他構件:a、鋼樓梯及欄桿：?jiǎn)闻苤毙弯摌翘?；b、柱間支撐①雙角鋼交叉支撐②單角鋼交叉支撐③圓鋼交叉支撐④槽鋼交叉支撐。

模型安裝地點：新疆石河子職業技術學院
